钕铁硼磁钢线性热膨胀系数的测定_材料热分析_美信检测

近几年来，钕铁硼磁钢作为节能环保的朝阳产业，已广泛用于信息技术、汽车、核磁共振、风力发电和电机等领域，凭借其容易加工各种尺寸及最小规格的优势，广泛用于计算机电子工业。随着计算机电子产品对尺寸精准的要求，测试其线性热膨胀系数是必不可少的。

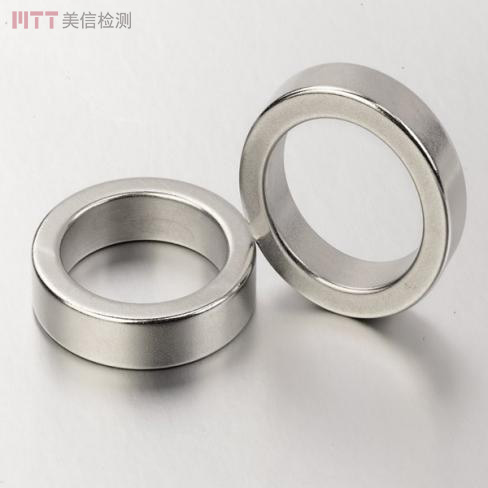

图1  钕铁硼磁钢

线性热膨胀系数是指固态物质当温度改变1℃时，长度的变化和它未改变温度时长度的比值。而钕铁硼磁钢作为复合材料，温度的变化会产生尺寸的变化，因此，测试其线性热膨胀系数对其生产及应用的要求有重要的意义。本案例应客户要求，测定钕铁硼磁钢的线性热膨胀系数，以确定其是否能满足产品尺寸精度要求。

线性热膨胀系数

实验概述：

在环境温度为23±2℃，湿度为50±5%R.H的条件下，使用热机械分析仪（耐驰 TMA402F3），根据检测方法 ASTM E228-11用推杆膨胀计测定固体材料线性热膨胀性的试验方法进行测试。

将样品做成TMA测试样品（长度2-10mm，宽和厚度≤10mm），使用石英标样检查仪器的准确度，调试仪器，在N2环境中，以5℃/min的速率从20℃升温到100℃，测试样品，绘制样品测试曲线：

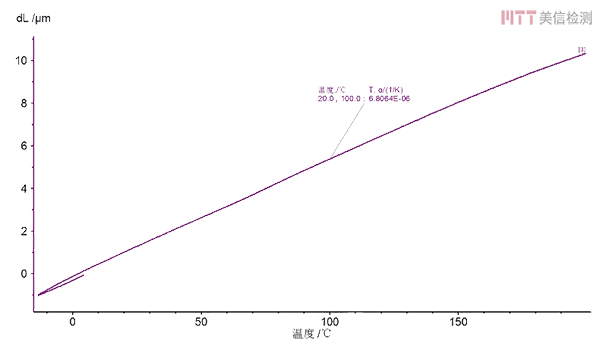

图2   样品的测试曲线

得出测试结果如下表：

样品名称   温度区间（℃）   测试结果[μm/(m•℃)]
钕铁硼磁钢   20~100   6.81

综上所述，利用温度或防止温度变化影响零件工作的材料都必须考虑材料的热膨胀系数，根据检测结果，对比客户给定的规格值，本次案例中的测试样品符合制备成产品的精度要求。

美信检测作为专业的第三方检测公司，可有效地协助生产商及经销商等客户及时了解产品质量，对其产品可靠性提出建议，提升产品良率及可靠性，提升产品竞争力，并且可以通过失效分析检测查找产品失效的根本原因，提供产品及工艺改进意见，也可为司法仲裁提供依据。致力于帮助客户解决在产品研发、生产、贸易等环节遇到的各种与材料相关的工程、科学和技术问题。



*** 结束 ***



MTT（美信检测）是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室，网址：，联系电话：400-850-4050。
