线材的主成分定性、热重分析和差热分析

随着线缆市场需求的日益变化与扩大，人们环保意识和安全意识的增强，低烟无卤电缆料的研究和生产引起了世界各国的普遍关注，促进了线缆材料新技术，新材料，新产品的推广应用。



目前来看，由于国内电缆制造企业技术素质、生产能力、生产规模差距很大，

图1  测试样品图片

在低水平竞争的形势下，竞争越来越激烈，价格战已十分普遍，并由此引发了产品质量的下降。面对激烈的市场竞争，面对利润率不断下滑的中低端市场，电缆行业生产厂家应通过各种方式降低成本，控制固定支出，加强新技术开发，电线电缆行业中技术力量强，产品质量好的企业，将在未来竞争中处于有利地位。美信检测作为专业的第三方检测机构，我们帮助客户解决在产品研发、生产、贸易等环节遇到的各种与材料相关的工程、科学和技术问题。本案例应客户要求检测线材的主成分定性、热重分析TGA、熔点、熔融温度、结晶温度、结晶热焓DSC，以确定其是否符合产品的生产要求。



1.主成分定性

实验概述：在环境温度为23±2℃，湿度为50±5%R.H的条件下，使用傅里叶红外变换光谱仪（Thermo Nicolet iN10），根据检测标准GB/T 6040-2002 红外光谱分析方法通则进行测试，测得红外图谱如下：

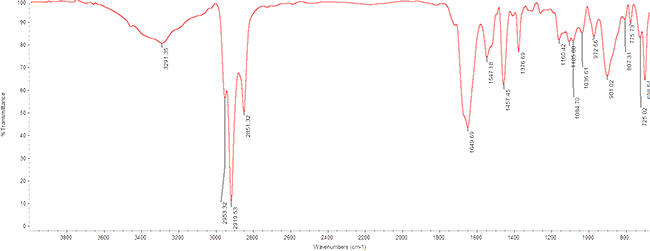

图2  样品红外图谱



由样品红外图谱可知，3291.35cm-1处为-NH伸缩振动吸收，3000~2800cm-1为饱和C-H的伸缩振动区域，1649.69cm-1处为C=O的伸缩振动，1547.18cm-1处为-NH2的面内变形振动吸收，1457.45 cm-1处为-CH2弯曲振动。通过比较样品图谱与标准图谱可知，样品的有机主成分为聚酰胺（PA）。



2.热重分析TGA

实验概述：在环境温度为23±2℃，湿度为50±5%R.H的条件下，使用热重分析仪TGA(耐驰  Q500)，根据检测标准ISO 11358-1:2014 塑料高聚物热量的分析法（TG）第1部分：一般原则，对样品进行测试，以10 ºC /min的速率从室温升温到600℃，测得样品热重曲线如下图：

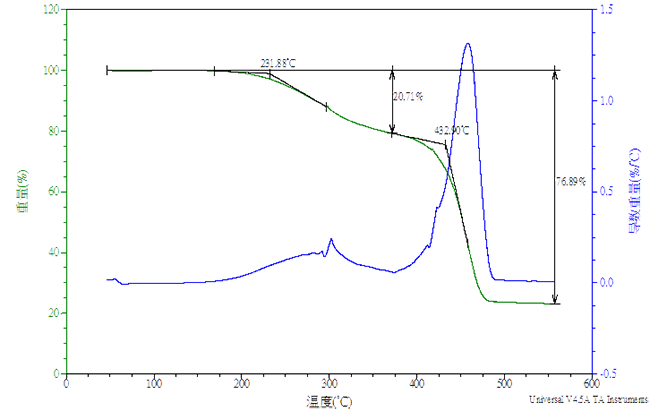

图3  样品热重曲线



3.熔点、熔融温度、结晶温度、结晶热焓DSC

实验概述：在环境温度为23±2℃，湿度为50±5%R.H的条件下，使用差示扫描量热分析仪DSC，根据检测标准ISO 11357-3:2011 塑料差示扫描量热法（DSC）第3部分:熔融和结晶温度及热焓的测定，对样品进行测试，以10 ºC /min的速率从室温升温到200℃再降到室温的检测条件下，测得样品DSC曲线如下图：

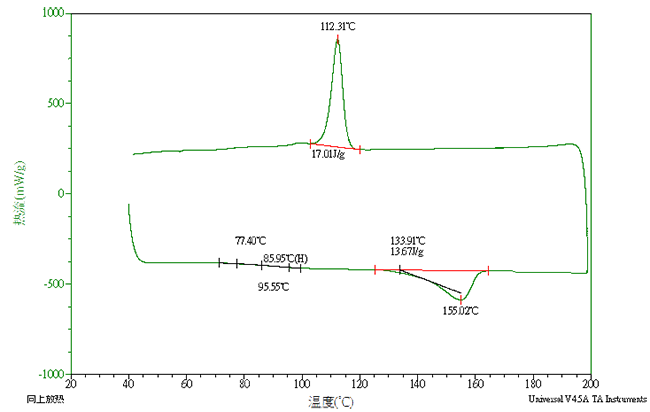

图4  样品DSC曲线



综合分析主成分定性、TGA、DSC的测试结果可知，样品的主材质为PA，填料含量约为23%，熔点为155℃，满足客户材质、填料含量、熔点等方面的要求。



美信检测作为专业的第三方检测机构，可有效地协助生产商及经销商等客户及时了解产品质量，对其产品可靠性提出建议，提升产品良率及可靠性，提升产品竞争力，并且可以通过失效分析检测查找产品失效的根本原因，提供产品及工艺改进意见，也可为司法仲裁提供依据。致力于帮助客户解决在产品研发、生产、贸易等环节遇到的各种与材料相关的工程、科学和技术问题。



***** 结束 *****



MTT（美信检测）是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室，网址：，联系电话：400-850-4050。
