联系我们
地址：武汉市洪山区珞瑜路1037号
电话：027-86666818
传真：027-86666818
邮箱：microtest_hust@126.com
耐压强度检测
发布时间：2019/03/19 点击量：194

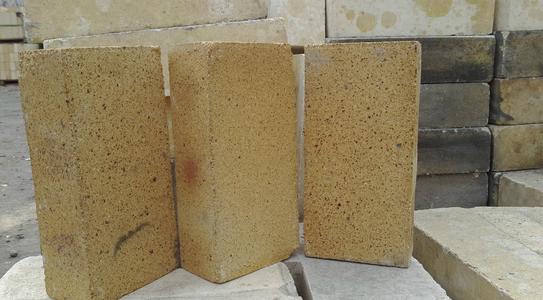

耐火材料的耐压强度也叫做抗压强度，也常被叫作常温耐压强度，这个项目也是耐火材料检测中常用的指标。
耐火材料常温耐压强度是表示制品在室温下，单位面积上所能承受的最大压力，如超过此压力材料则破坏。它是考核制品质量的重要力学指标，与气孔率、体积密度、热震稳定性都有直接的关系。
1、试样的形状尺寸要求：
立方体：制品厚度小于或等于100mm时，按制品厚度取立方体，厚度大于100mm时，取连长100mm的立方体。
圆柱体：直径50±1mm，高度50±1mm，对不够取得上述尺寸的制品按最大的可能取圆柱体（直径与高度尺寸相同）。
2、制样
1）试样的受压面应平整，受压方向应与制品成型压力的方向一致，制样时应在试样上标明受压的方向。
2）试样外观不应有因制样造成的缺边、掉角、裂纹等缺陷，如有则须另行制样。
3）通常烧制品的试样，风干即供试验，如受过潮湿，必须在试验前于110±5℃烘干2小时，然后自然冷却到室温。

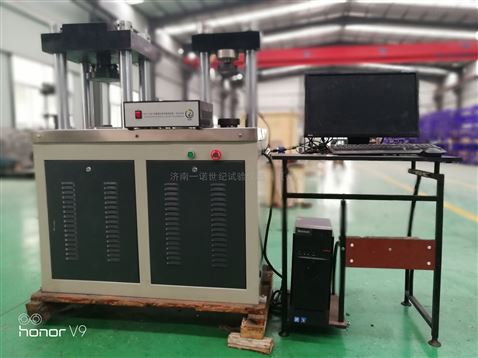

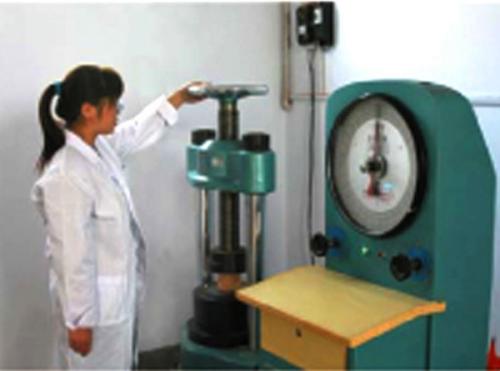

3、结果计算
P＝F/S
P-耐压强度，MPa
F-压碎试样的最大载荷，N
S-受压面面积，mm2
